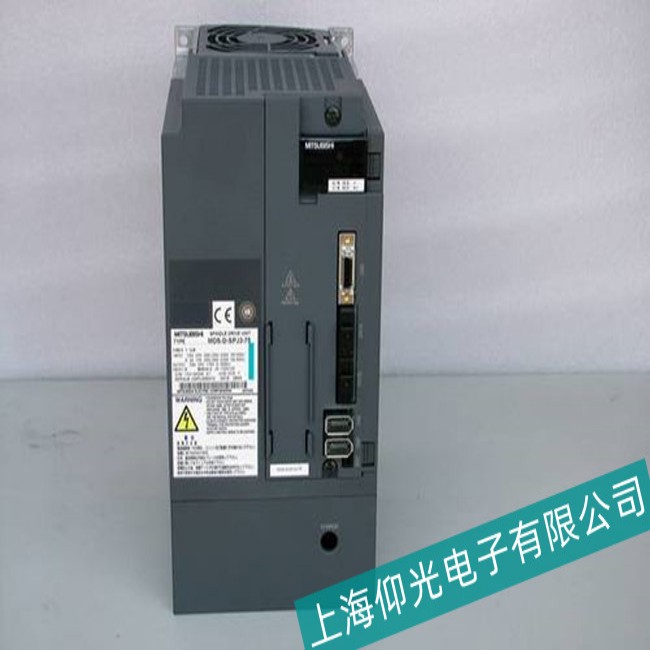

一、故障原因分析

1. 機械系統異常

• 負載過大或卡滯：負載重量超出驅動器額定扭矩（500W 驅動器額定扭矩約 1.59N・m），或機械傳動部件（如絲杠、齒輪）存在卡頓、潤滑不良，導致電機無法驅動。
• 傳動機構故障：聯軸器松動、皮帶打滑、齒輪磨損等，使電機輸出扭矩無法有效傳遞至負載。
• 機械參數不匹配：減速比設置錯誤、滾珠絲杠螺距與驅動器參數不匹配，導致實際負載扭矩需求超出設計范圍。

2. 電氣系統問題

• 電源供電不足：輸入電壓（三相 AC200V）不穩定或電壓過低（低于 170V），導致驅動器輸出功率不足。
• 編碼器異常：編碼器連接線接觸不良、編碼器本身故障（如碼盤污染、線路損壞），使位置 / 速度反饋失效，驅動器進入保護模式。
• 電機故障：電機繞組短路、絕緣老化或軸承卡死，導致電機輸出扭矩下降。

3. 驅動器參數設置錯誤

• 扭矩限制參數過小：Pr0.08（扭矩限制值）設置低于實際負載需求，驅動器自動限制輸出扭矩。
• 速度 / 位置環增益不當：增益設置過低會導致系統響應遲緩，無法跟隨負載變化；增益過高則可能引發振蕩，使電機輸出不穩定。
• 加減速時間設置過短：短時間內加速或減速會導致電流峰值過高，驅動器觸發過流保護，限制輸出。

4. 驅動器硬件故障

• 功率模塊損壞：IGBT 模塊老化或短路，導致驅動器無法輸出足夠電流。
• 驅動電路異常：驅動芯片、電容等元件失效，影響 PWM 信號輸出，造成電機運行無力。
• 傳感器故障：電流傳感器、溫度傳感器失靈，使驅動器誤判負載狀態并限制輸出。

二、故障診斷與定位步驟

1. 機械系統檢查

• 負載與傳動排查：
  • 手動轉動負載，確認是否存在卡滯或異常阻力（正常應轉動順滑）。
  • 檢查聯軸器、皮帶、齒輪等傳動部件是否松動、磨損或打滑，必要時更換損壞部件。
• 機械參數核對：
  • 確認減速比、絲杠螺距等機械參數是否與驅動器參數（如 Pr2.00~Pr2.03 齒輪比設置）一致。

2. 電氣與電源檢測

• 電源電壓測量：
  • 用萬用表檢測輸入電源三相電壓（AC200V±10%），若電壓過低，檢查電源進線或變壓器容量。
• 電機與編碼器測試：
  • 斷開電機連接線，用兆歐表測量電機繞組絕緣電阻（應≥10MΩ），若短路則更換電機。
  • 檢查編碼器線纜（如 CN2 接口）是否破損、接觸不良，可嘗試更換線纜或插拔接口后重啟。
• 驅動器硬件檢測：
  • 觀察驅動器 LED 指示燈狀態：若 ALM 燈亮，讀取故障代碼（如通過操作面板或軟件），常見代碼及含義：
    • AL.37：編碼器通訊異常（檢查線纜或編碼器）。
    • AL.50：過載（可能負載過大或參數設置問題）。
    • AL.16：編碼器故障（清潔碼盤或更換編碼器）。

3. 參數設置優化

• 扭矩限制檢查：
  • 通過三菱伺服設置軟件（如 MR Configurator2）查看 Pr0.08 參數，默認值為 100%（額定扭矩），若被調低，逐步增大至 150%（不超過驅動器額定范圍）測試。
• 增益調整：
  • 先恢復參數默認值（Pr9.00 設為 “1”），再逐步調整速度環增益（Pr1.00~Pr1.03）和位置環增益（Pr1.20~Pr1.23）：
    • 低速運行時無力，可增大速度環增益；高速運行抖動則減小增益。
• 加減速時間調整：
  • 延長加減速時間參數（Pr1.04~Pr1.07），減少啟動 / 停止時的電流沖擊。

4. 負載特性與運行測試

• 空載 vs 帶載測試：
  • 斷開負載，空載運行電機，觀察是否正常；若空載正常，逐步增加負載，定位負載臨界點。
• 實時監控數據：
  • 使用軟件監控驅動器運行時的電流、扭矩、速度波形：
    • 若電流持續超過額定值（500W 驅動器額定電流約 2.5A），說明負載過大或參數異常。
    • 若扭矩波形波動劇烈，可能是機械卡滯或增益不匹配。

三、維修與解決方案

1. 機械問題處理

• 清理傳動部件油污、灰塵，補充潤滑脂；更換磨損的皮帶、齒輪或聯軸器。
• 若負載確實超出驅動器規格（如扭矩需求＞1.59N・m），需升級更大功率的驅動器（如 MR-J4-700A4）。

2. 電氣與硬件修復

• 修復或更換編碼器線纜，清潔編碼器碼盤；若編碼器損壞，聯系廠家更換。
• 檢測功率模塊：用萬用表測量模塊三相輸出端子（U/V/W）間電阻，若阻值異常（如短路或開路），更換模塊或驅動器。
• 更換失效的電容、驅動芯片等硬件元件，建議由專業維修人員操作。

3. 參數優化步驟

• 扭矩限制調整：
  1. 連接電腦與驅動器，打開 MR Configurator2 軟件。
  2. 進入 “參數設置”，找到 Pr0.08，逐步增大至 120%~150%（每次調整后保存并測試）。
• 增益調試流程：
  1. 恢復默認參數：Pr9.00=1，重啟驅動器。
  2. 低速運行（100rpm），逐步增大速度環增益（Pr1.00），直至電機響應迅速且無抖動。
  3. 高速運行（3000rpm），調整位置環增益（Pr1.20），以定位精準且無過沖為目標。
  4. 若出現振蕩（電機嘯叫或抖動），減小對應增益并啟用濾波器參數（如 Pr1.15~Pr1.18）。

4. 驅動器故障替換

• 若硬件損壞無法修復（如模塊炸裂、主板燒毀），直接更換同型號驅動器，并重新設置參數（可通過軟件備份原參數導入新驅動器）。

四、預防措施

• 定期維護：每半年檢查機械傳動部件潤滑情況、線纜老化程度，清潔驅動器散熱風扇。
• 參數備份：使用軟件備份驅動器參數，便于故障后快速恢復。
• 負載評估：新裝設備時，通過扭矩計算公式（T=i×2πF×L，F 為負載力，L 為力臂，i 為減速比）確認驅動器選型是否匹配。
• 環境控制：保持設備運行環境溫度在 0~55℃，避免粉塵、油污侵入驅動器。

五、注意事項

• 維修前務必切斷電源并等待 10 分鐘以上，防止電容殘留電壓觸電。
• 參數調整時需逐步測試，避免一次性設置過大增益導致電機失控。
• 若對硬件維修無經驗，建議聯系三菱官方服務中心或專業維修機構，避免二次損壞。
