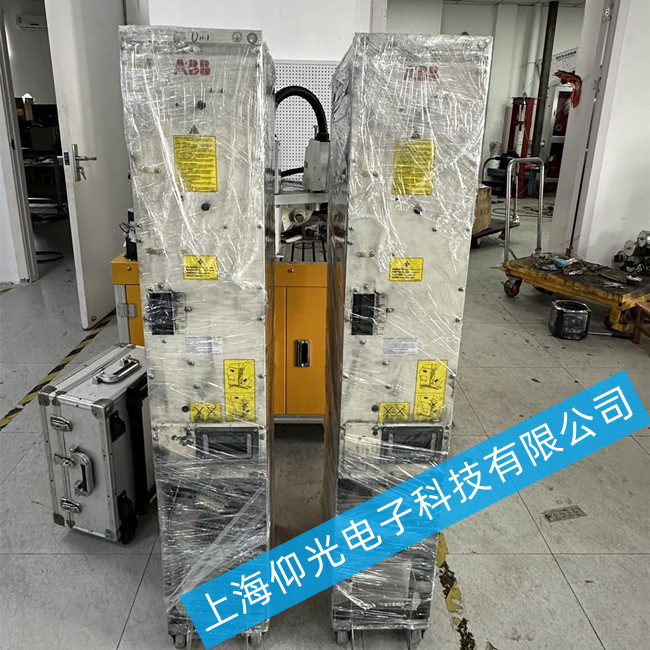

ABB變頻器功率模塊維修ACS800-104-0390-3+E205+V991報警4210維修
ABB變頻器功率模塊維修報警代碼ACS800 TEMP
(4210)
3.08 AW 1 bit 4 傳動IGBT溫度過高。故障跳閘極限為100%。 檢查環境條件。
檢查通風條件和風機運行狀態。
檢查散熱器的散熱片，清除灰塵。
檢查電機功率是否合適。
故障現象描述
某臺ACS800變頻器在上電后，控制面板突然呈現黑屏狀態，且無法響應任何操作信號。這一異常現象立即引起了操作人員的注意，因為正常情況下，變頻器在通電后會進入待機狀態，等待進一步的操作指令。初步判斷，這并非簡單的開關電源故障，而是更深層次的問題導致的。
深入排查：預充電電路的奧秘
為了解開這一謎團，我們需要從變頻器的啟動過程說起。在變頻器上電初期，一個至關重要的環節是“預充電”。簡而言之，預充電是指變頻器在正式工作前，先通過特定電路給主電路中的大容量濾波電容緩慢充電的過程。這一步驟旨在避免突然的大電流沖擊，保護整流電路和濾波電容免受損害。
具體來說，當變頻器接通電源時，其整流電路（尤其是上半橋的晶閘管）并不會立即工作。相反，預充電電路會首先啟動，通過限流電阻給濾波電容充電。隨著電容電壓的逐漸上升，預充電過程結束，此時整流電路的晶閘管才會被觸發導通，進而為開關電源等后續電路提供穩定的電源供應。
故障根源定位
在本案例中，由于預充電電路未能正常工作，導致整流電路無法被激活，進而影響到開關電源的供電，最終使得變頻器無法進入待機狀態，控制面板也因此黑屏。通過仔細檢查預充電電路，技術人員發現其中的限流電阻R27已經損壞，無法執行其應有的充電功能。
解決方案與實施
針對這一發現，技術人員迅速采取了更換限流電阻的措施。由于電阻損壞往往伴隨著外觀上的明顯變化（如發黑、變色等），因此更換過程相對簡單直接。新的限流電阻安裝到位后，再次上電測試，變頻器立即恢復了正常，控制面板點亮，成功進入待機狀態，等待進一步的操作指令。
ABB變頻器維修，ABB水泵風機變頻器維修，ABB變頻器面板不亮維修，重慶ABB變頻器維修，貴陽/昆明ABB變頻器維修，ABB不能啟動維修，ABB變頻器炸模塊維修，施耐德變頻器過流、過載、過壓、欠壓、無顯示、無輸出維修。ABB變頻器故障如：過壓，欠壓，過流，面板無顯示，上電或者啟動報警，無輸出、或輸出不穩，IGBT模塊炸，整流橋、可控硅燒壞，電源板、驅動板問題導致各種報警代碼維修。
