一、過流故障代碼與原理分析

1. 故障代碼識別

• 常見過流報警：
  • F001：主回路過流（電流超過額定值 200%）
  • F002：IGBT 模塊過流（短路保護觸發）
  • F004：接地故障（電流泄漏至地）
• 報警時狀態：
  驅動器紅色指示燈常亮，面板顯示對應故障代碼，電機可能突然停機或抖動。

2. 過流本質原因

• 電流環失控：負載突變、電機堵轉導致電流急劇上升；
• 硬件短路：IGBT 模塊擊穿、電纜絕緣破損；
• 參數異常：電流限幅設置過低、PID 調節不當引發震蕩。

二、負載與機械系統排查

1. 機械阻力檢測

• 手動盤車測試：
  斷開驅動器與電機連接，手動旋轉電機軸，正常應無卡頓（阻力矩 < 0.1N・m）。若盤車困難：
  • 檢查聯軸器是否偏心（同軸度誤差 > 0.05mm 需調整）；
  • 軸承是否異響（潤滑脂干涸時需補充 KLUBER NBU 15）。
• 負載慣量匹配：
  計算負載慣量（J=GD²/4），應≤電機慣量的 5 倍。若慣量過大，需修改 P2.08（慣量比參數）或增加減速比。

2. 運行狀態監測

• 帶載測試：
  用 DriveStudio 軟件監控實時電流：
  • 空載時電流應 < 額定值 10%（如電機額定 32A，空載電流 < 3.2A）；
  • 加載后電流平穩上升，若突變超過限幅值（P2.07 默認 150%），說明負載突變。

三、功率電路深度檢測

1. IGBT 模塊與主回路排查

• 模塊靜態測試：
  用萬用表二極管檔測量模塊三相 U/V/W 與 DC+/DC - 之間的阻值：

  測試方向	正常阻值（二極管檔）	故障表現（異常阻值）
  U→DC+	0.3~0.7V（正向）	<0.1V（擊穿）
  U→DC-	無窮大（反向）	<100Ω（短路）
  U→V/W	無窮大	<1kΩ（相間短路）



  • 若模塊擊穿，需更換同型號 IGBT（如 FF450R12ME4），并檢查驅動板是否同步損壞。
• 主回路電纜檢測：
  用兆歐表測量電纜絕緣電阻（≥10MΩ），重點檢查：
  • 電機動力線是否破皮接地（尤其是線槽轉彎處）；
  • 端子排螺絲是否松動（M6 螺絲力矩需達 8~10N・m）。

2. 驅動板與電流采樣電路

• 驅動波形檢測：
  拆下 IGBT 模塊，給驅動板通電，用示波器測量 6 路驅動信號（G/E 端子）：
  • 正常為 15V 方波（頻率約 10kHz），死區時間≥2μs；
  • 若某路波形缺失或畸變，更換對應驅動 IC（如 IR2130）及周邊電阻（10Ω/2W）。
• 電流傳感器校準：
  • 霍爾傳感器（如 LA 55-P）檢測：通入 10A 電流，輸出電壓應為 2.5V±0.1V（±5V 供電時）；
  • 若偏差 > 5%，調整 P4.01（電流偏移補償）或更換傳感器。

四、參數配置與功能優化

1. 電流環參數調整

2. 保護功能驗證

• 模擬過流測試：
  1. 設置 P9.10=1（使能測試模式）；
  2. 給驅動器通入 50% 額定電流，逐步升高至 150%，觀察是否在 P2.07 設定值時報警；
  3. 若提前報警，檢查電流采樣精度（P4.00 需校準為 1.000）。

五、典型過流故障維修案例

案例 1：電機堵轉引發 F001

• 故障現象：
  啟動后電機轉動 3 秒即報 F001，面板顯示電流達 75A（額定 32A）。
• 排查過程：
  • 手動盤車發現電機軸卡死，拆開端蓋發現軸承保持架碎裂（潤滑脂碳化）；
  • 更換 6205-ZZ 軸承并補充潤滑脂后，空載電流降至 2.1A，帶載運行正常。

案例 2：IGBT 模塊擊穿導致 F002

• 故障現象：
  通電后未啟動即報 F002，測量 U 相與 DC - 之間阻值為 0.3Ω（正常無窮大）。
• 維修步驟：
  1. 更換 IGBT 模塊后，檢測驅動板 V 相驅動信號缺失；
  2. 發現驅動電阻 R17（10Ω）燒斷，更換后驅動波形恢復正常；
  3. 重新配置 P2 組電機參數，故障排除。

六、預防與維護措施

1. 電流監控與預警：
   • 通過 DriveStudio 設置電流閾值報警（如超過額定值 120% 時輸出 DO 信號）；
   • 加裝電流變送器（如 PA2000）實時監測三相電流，異常時聯動停機。
2. 環境與散熱管理：
   • 確保驅動器安裝間距≥50mm，風扇入口濾網每周清理（壓降 > 50Pa 時更換）；
   • 環境溫度超過 40℃時加裝強制風冷（風速≥2m/s），避免 IGBT 過熱降額。
3. 預防性測試：
   • 每季度用示波器檢查驅動波形對稱性（各相差異≤5%）；
   • 每年測量 DC 母線電容容量（4700μF/450V 電容，容量下降≥15% 時更換）。

七、安全操作與專業支持

1. 高壓操作規范：
   • 維修前斷開主電源，等待 DC 母線電壓降至 36V 以下（用萬用表確認）；
   • 更換 IGBT 模塊時，需確保散熱面涂抹導熱硅脂（厚度≤0.1mm），避免熱阻過大。
2. 技術支持準備：

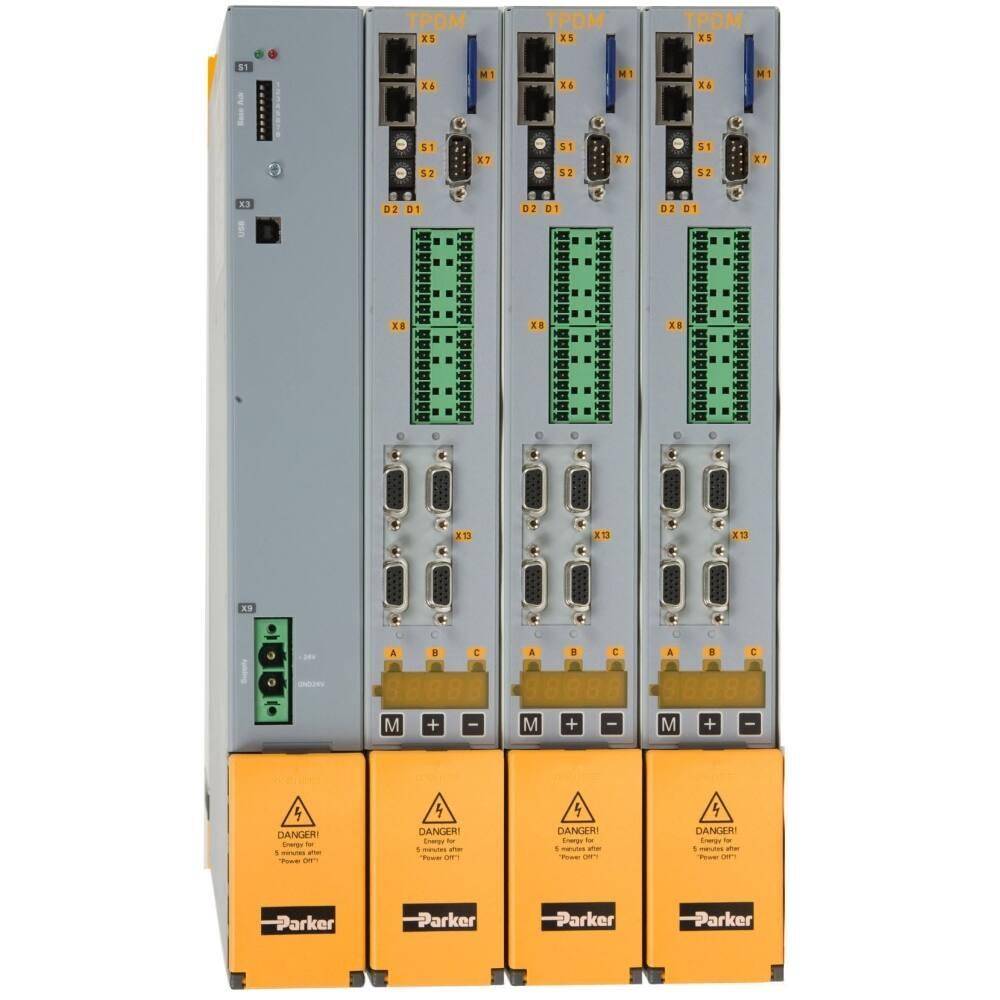

   聯系派克售后時需提供：
   • 故障代碼及發生時的運行參數（如電流、轉速）；
   • 驅動器硬件版本（查看銘牌 “HW Ver”）及參數備份文件；
   • 示波器捕捉的過流瞬間波形（電流上升斜率 > 50A/ms 可能為短路）。
