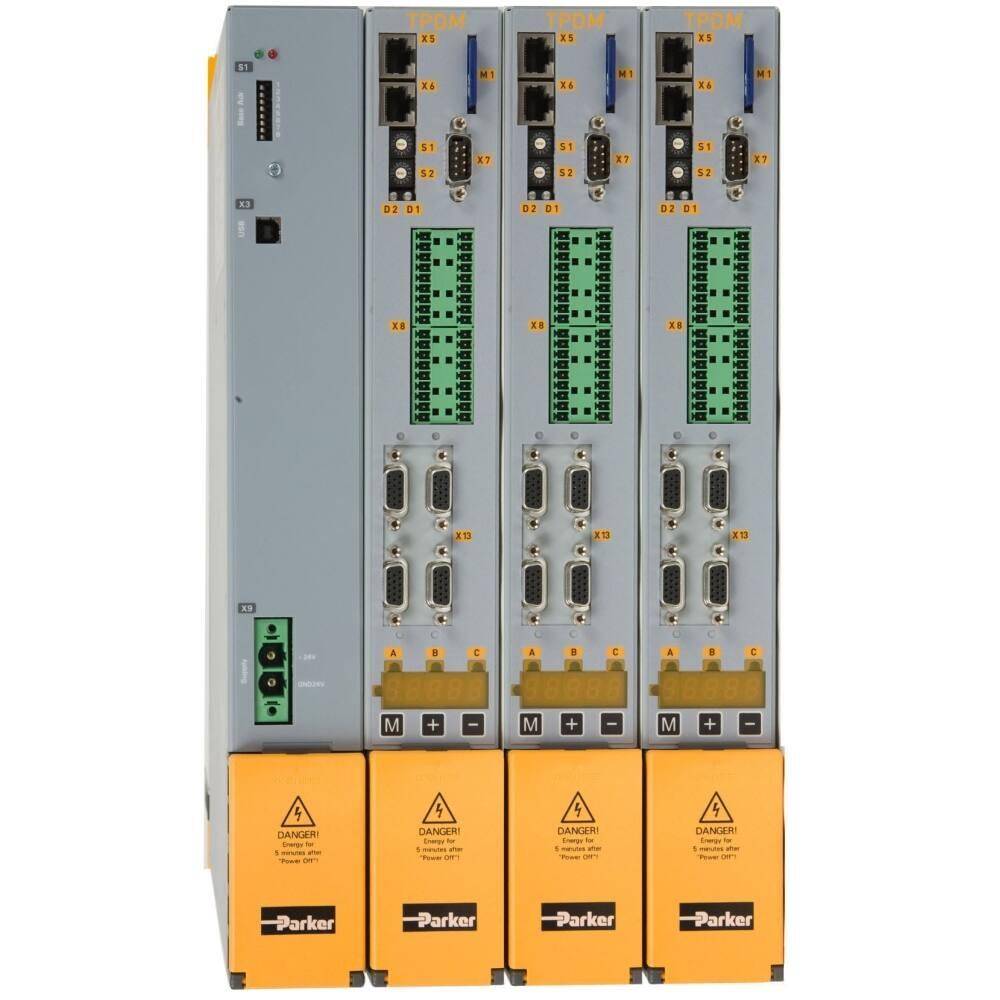

一、初始狀態檢查

1. 電源輸入確認

• 主電源檢測：
  用萬用表測量 R/S/T 三相輸入電壓（AC 380V±10%），若缺相或電壓異常，檢查斷路器、接觸器及進線電纜（電阻≤0.5Ω）。
• 控制電源檢查：
  測量驅動器控制端子（如 24V GND）電壓，正常應為 DC 24V±5%。若無電壓，檢查開關電源或外部供電回路。

2. 指示燈狀態分析

• 無任何指示燈亮：
  • 可能原因：主電源未接通、熔斷器（如 6A/250V）熔斷、內部電源板故障。
  • 維修：更換熔斷器，測量電源板輸入 / 輸出電壓（如 DC 5V、15V 是否正常）。
• 綠色電源燈亮，無其他反應：
  • 可能原因：控制信號未接入、通訊協議錯誤、參數配置異常。

二、控制信號與通訊排查

1. 啟動信號測試

• DI 信號檢查：
  用萬用表測量啟動端子（如 DI1/COM）電壓，短接時應為 DC 24V。若信號無效，檢查 PLC 輸出點、繼電器觸點及連線（導通電阻≤0.1Ω）。
• 使能信號確認：
  部分型號需同時接入 “使能”（Enable）與 “啟動” 信號，需確認端子定義（參考手冊 Pin 12/13 為使能端）。

2. 通訊協議故障

• CANopen 通訊：
  • 用示波器測量 CAN_H/CAN_L 波形（靜態電壓 2.5V，差分信號≥2V），若波形異常，檢查終端電阻（120Ω）、波特率設置（P0.02 需與主站一致）。
  • 通訊中斷時，驅動器可能報 F011 故障，需重新插拔通訊線并確認接線順序（橙 / 綠為 CAN_H/L）。

三、硬件系統深度檢測

1. 驅動模塊與功率器件

• IGBT 模塊測試：
  用萬用表二極管檔測量 U/V/W 與 DC+/- 之間的阻值，正常應為正向 0.3~0.7V（硅管壓降），反向無窮大。若擊穿（阻值 < 0.1V），更換模塊（如 FF450R12ME4）。
• 驅動板故障：
  拆下驅動板，檢測驅動 IC（如 IR2130）的輸出信號：通電時用示波器觀察驅動端子波形，應為 ±15V 方波。若波形缺失，更換驅動 IC 及周邊電容（如 10μF/50V）。

2. 編碼器與反饋系統

• 編碼器連線：
  檢查編碼器電纜（DB15 接口）是否破損，屏蔽層接地電阻應 < 1Ω。若接觸不良，重新壓接端子或更換電纜。
• 反饋信號測試：
  手動旋轉電機軸，用示波器測量編碼器 A/B 相信號（正常為 5V 方波，頻率隨轉速變化）。若無信號，可能編碼器損壞（需更換 20 位多圈絕對值編碼器）。

四、參數配置與初始化

1. 關鍵參數核對

2. 恢復出廠設置

• 操作步驟：
  1. 長按驅動器面板 “Mode” 鍵 5 秒進入參數模式。
  2. 輸入 P9.99=1234，按 “Enter” 鍵確認，等待 30 秒完成初始化。
  3. 重新配置電機參數（P2 組）及控制參數（P0/P3 組）。

五、典型故障維修示例（以無使能信號為例）

1. 故障現象：
   接通電源后，驅動器綠色燈亮，但按啟動按鈕無反應，DI1 端子電壓始終為 0V。
2. 排查流程：
   • 測量 PLC 輸出點 Q0.0 電壓（DC 24V 正常），確認繼電器 K1 線圈兩端電壓為 0V→繼電器線圈斷線。
   • 更換繼電器（MY2NJ/DC24V）后，DI1 端子電壓升至 24V，驅動器正常啟動。

六、預防與維護措施

1. 電源凈化：
   • 加裝 UPS 不間斷電源（容量≥驅動器功率 1.5 倍），防止瞬時斷電導致參數丟失。
   • 安裝 EMI 濾波器（如 F300-3-100A），抑制電網諧波干擾。
2. 定期保養：
   • 每半年清理驅動器內部灰塵（用壓縮空氣≤0.5MPa 吹掃），檢查風扇轉速（≥3000rpm）。
   • 每年測量 DC 母線電容容量（4700μF/450V 電容，容量下降≥20% 時更換）。
3. 參數備份：
   使用 DriveStudio 軟件導出參數文件（.dsp 格式），存儲至云端或 U 盤，便于故障后快速恢復。

七、安全注意事項

1. 斷電放電：
   維修前斷開主電源，等待 10 分鐘以上，用萬用表確認 DC 母線電壓 < 36V（電容放電完成）。
2. 靜電防護：
   拆裝驅動板時佩戴防靜電手環（接地電阻 1MΩ），避免 IC 芯片因靜電損壞。
3. 力矩標準：
   主回路端子螺絲需按規格擰緊（如 M6 螺絲力矩 8~10N・m），防止接觸不良發熱。

八、專業支持建議

• 驅動器銘牌信息（序列號、硬件版本）
• 故障時的操作記錄（如是否修改過 P3 組參數）
• DriveStudio 軟件讀取的實時數據（如 DC 母線電壓、輸入信號狀態）
