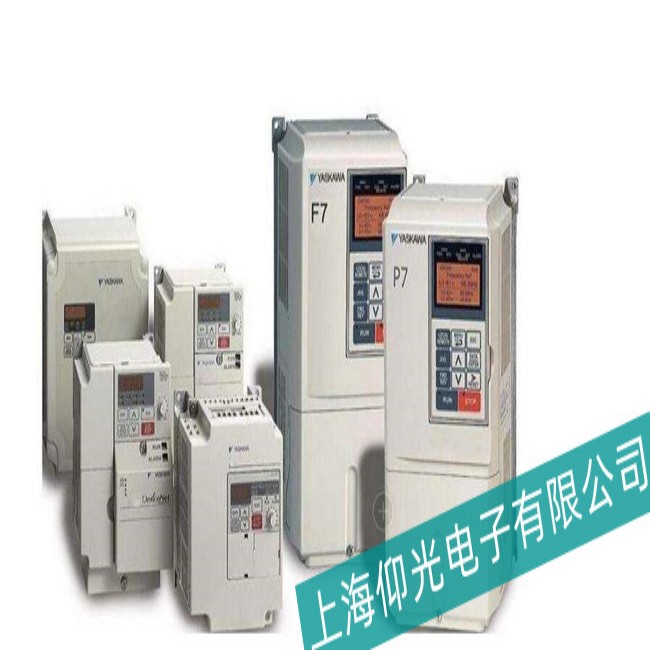

安川變頻器CIMR-F7B40P4出現過電流（OC）故障時，需系統排查以下可能原因并采取對應維修措施。以下是分步解決方案：
一、外部因素排查
-
負載與電機檢查
- 電機堵轉/卡滯：檢查電機是否因機械故障（如軸承損壞、異物卡阻）導致堵轉。
- 負載突變：確認設備是否突然增加負載（如傳動帶打滑、泵類負載憋壓）。
- 絕緣測試：用兆歐表測量電機繞組對地絕緣（應≥0.5MΩ），排查匝間短路。
-
電纜與接線檢查
-
電纜絕緣破損：檢查動力電纜是否破皮導致短路。
-
接地問題：確保電機可靠接地，避免懸浮接地引發干擾。
-
接線松動：緊固變頻器與電機間的U/V/W端子及PE線。
-
二、變頻器參數設置檢查
-
基礎參數調整
- 加速時間（C2-01/C2-02）：適當延長加速時間（如從5秒增至10秒），減少啟動沖擊電流。
- 電子熱繼電器（E2-01~E2-04）：確認電機額定電流（E2-01）是否設置正確（需≤變頻器額定電流40A）。
- V/F曲線（E1-04~E1-10）：若使用自定義V/F曲線，嘗試恢復默認設置或降低低頻段電壓補償。
-
保護功能調整
-
過電流閾值（C6-01/C6-02）：檢查是否誤調保護閾值（默認150%額定電流，建議保持）。
-
失速防止（F1-01~F1-12）：啟用失速防止功能（如F1-01=1），避免突加負載時過流。
-
三、硬件故障排查
-
電流檢測電路
- 檢測元件損壞：檢查電流互感器（CT）或霍爾傳感器是否異常（需萬用表測量輸出信號）。
- 電路板積塵：清理控制板灰塵，避免短路。
-
功率模塊檢查
- IGBT故障：測量IGBT（絕緣柵雙極型晶體管）的CE極間電阻（正常應>100kΩ），若短路需更換模塊。
- 散熱系統：檢查散熱風扇是否正常運轉，散熱片是否積灰，確保工作溫度≤50℃。
-
電源質量
-
輸入電壓波動：用萬用表監測輸入電壓（允許范圍：380V±15%），加裝APF或穩壓器。
-
諧波干擾：檢查周邊是否有大功率變頻器或整流設備，必要時加裝APF。
-
四、專業維修建議
若以上步驟未解決問題，可能存在以下深層故障：
- 控制板故障：CPU或驅動芯片損壞（需更換控制板）。
- 驅動電路異常：光耦或驅動IC失效（需專業儀器檢測）。
- 電容老化：直流母線電容容量下降導致電壓不穩（測量電容值，需更換）。
五、預防措施
-
定期維護：每季度清理散熱系統，檢查緊固接線。
-
參數備份：通過操作面板或軟件備份參數，防止誤操作丟失。
-
加裝保護：在變頻器輸入側加裝過載繼電器或快速熔斷器。
通過以上步驟，可系統性解決CIMR-F7B40P4的過電流故障。若涉及復雜硬件問題，建議尋求官方技術支持。
上海仰光電子維修安川變頻器CIMR-F7B40P4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
