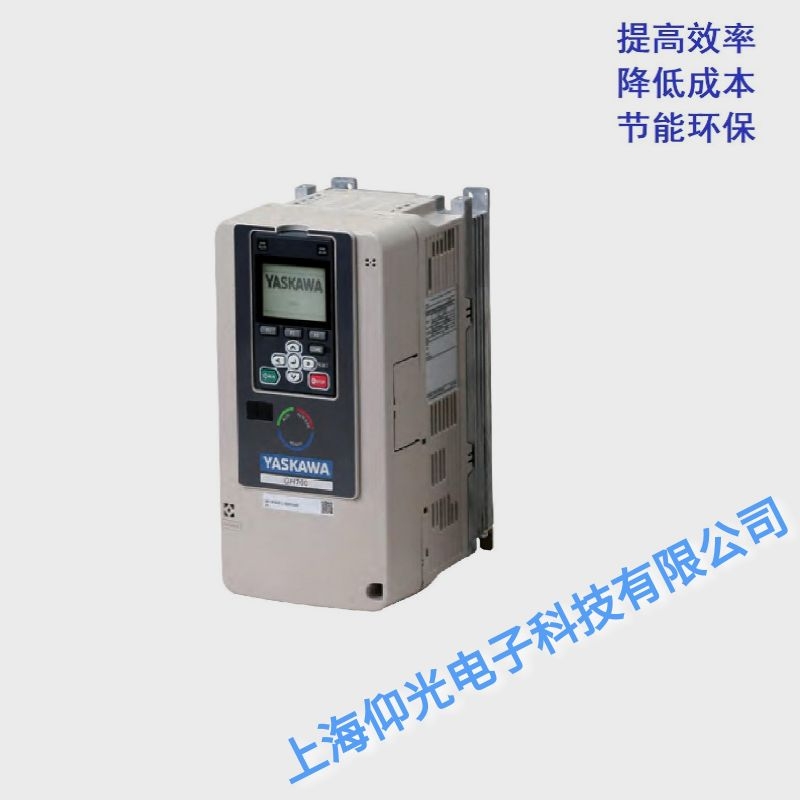

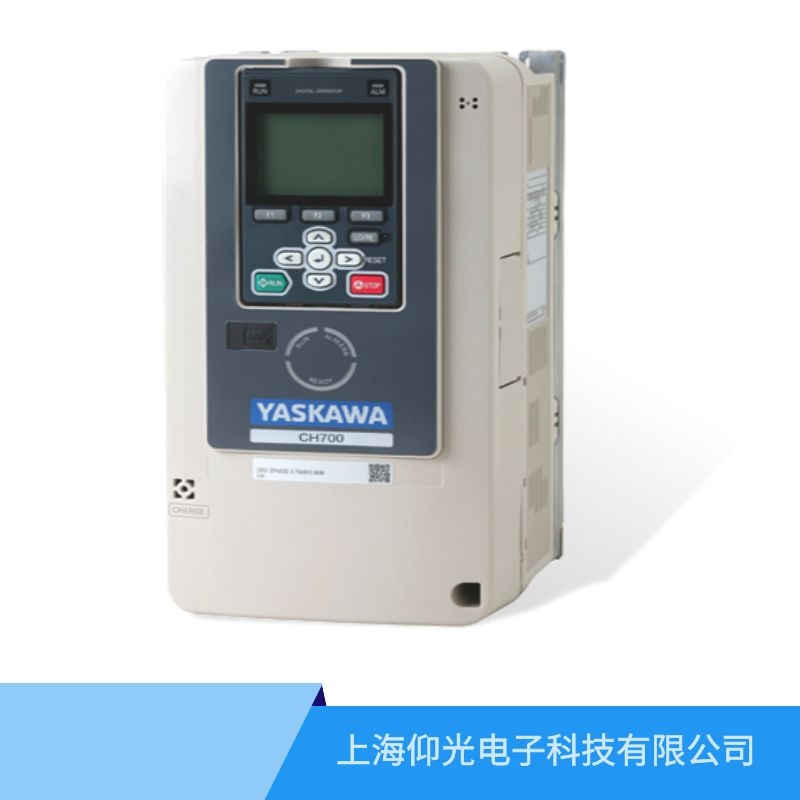

安川CH700系列變頻器安全注意事項：
一、危險
為了防止觸電
1.請勿在接通電源的狀態下進行檢查或接線作業。
2.進行接線或修理作業前，請務必切斷所有機器的電源，至少要等
待警告標簽上規定的等待時間。即使切斷變頻器電源，內部的電容器中仍有殘余電壓。主回路直流電壓降到DC50
V以下后充電指示燈熄滅。指示燈全部熄滅后，拆下外罩，測量主回路直流電壓，確認處在安全基準之下。
如果疏于這個操作，會有導致死亡或重傷的危險。
二、警告
為了防止觸電
1.請勿在拆下變頻器外罩的狀態下運行。為了說明產品的細節部分，本說明書中的圖解有時為卸下外罩或安全遮蓋
物的狀態。請務必在安裝有規定的外罩或遮蓋物的狀態下，遵照使用說明書運行變頻器。
如果使用錯誤，會有導致死亡或重傷的危險。
2.請務必將電機側的接地端子接地。
否則會因與電機機殼的接觸而導致觸電或火災。
3.保險絲熔斷或漏電斷路器(ELCB)跳閘時，請勿立即接通變頻器電源也不要運行外圍機器。請等待變頻器前面板上 標示的規定時間，確認充電指示燈確實已經熄滅。請確認接線和外圍機器的規格，找出跳閘原因。無法確定原因
時，請垂詢本公司，切勿使變頻器電源ON或運行外圍設備。
如果使用錯誤，會有導致死亡或重傷危險，或?qū)е伦冾l器損壞。
4.非電氣施工專業人員請勿進行接線、安裝、維護、檢查、部件更換或修理作業。
否則會有觸電的危險。
5.穿著寬松的衣服或佩戴著飾品時，請勿進行有關變頻器的作業。進行變頻器的維護檢查、部件更換等作業前，請
摘下手表、戒指等金屬物品。請勿穿著寬松的衣服。
否則會有觸電的危險。
6.請勿在通電狀態下拆下變頻器的外罩或觸摸印刷電路板。
如果使用錯誤，會有導致死亡或重傷的危險。
三、為了防止火災
1.請按照本書中的緊固力矩緊固端子螺絲。
如果緊固力矩不足，可能會因連接部分過熱而引發火災，導致死亡或重傷。如果緊固力矩超過指定的緊固力矩，
可能會導致設備誤動作、端子排損壞或引發火災。
2.請按照本書規定的角度用力矩螺絲刀緊固端子螺絲。
如果沒按規定角度緊固端子螺絲，會有導致端子臺的損壞或因接觸不良導致火災的危險。
3.請勿弄錯主回路電源的電壓（過電壓等級III）。通電前，請確認變頻器的額定電壓與電源電壓是否一致。
如果主回路電源電壓使用有誤，會有引發火災的危險。
4.請勿使易燃物緊密接觸變頻器或?qū)⒁兹嘉锔街谧冾l器上。請將變頻器安裝在金屬等阻燃物體上。
否則會有引發火災的危險。
四、為了防止受傷
1.沒有用護目鏡等保護眼睛時，請勿進行有關變頻器的作業。進行變頻器的維護檢修、部件更換等作業前，請先帶
上護目鏡保護眼睛。
否則會導致死亡或重傷。
2.使用升降機搬運、安裝變頻器時，請務必使用與變頻器的尺寸相應的升降機。
否則如果變頻器掉落，會有導致受傷的危險。
五、提示
操作變頻器或拆裝印刷電路板時，請按照靜電防止措施(ESD)規定的步驟進行。
如果操作錯誤，可能會由于靜電而損壞變頻器內部的回路。
變頻器正在輸出電壓時，請不要進行變頻器和電機的接線和拆除作業。
否則會導致變頻器損壞。
代碼 名稱 原因 對策
SC輸出短路或IGBT故障 電機燒毀或發生絕緣老化。 測量電機的線間電阻，如果已導通或絕緣劣化則更換電機。
因和損壞的電機主回路電纜接觸而發生短路。 • 檢查電機主回路電纜，排除發生短路的部位。
• 測量電機主回路電纜和接地端子間的電阻，如果已導通則
更換電纜。
由于變頻器輸出側短路或接地短路，導致變頻
器輸出晶體管損壞。
• 確認端子B1和端子U/T1、V/T2、W/T3是否短路。并確認
端子-和端子U/T1、V/T2、W/T3是否短路。
• 發生短路時，請向上海仰光電子科技有限公司技術人員垂詢。
（注） • 檢出輸出短路/接地短路或IGBT發生故障時，檢出此故障。
• 為了清除故障，需要進行故障復位操作。
