醫療設備開關電源維修
開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域。
1、維修要點
1.1 在對醫療設備的開關電源進行

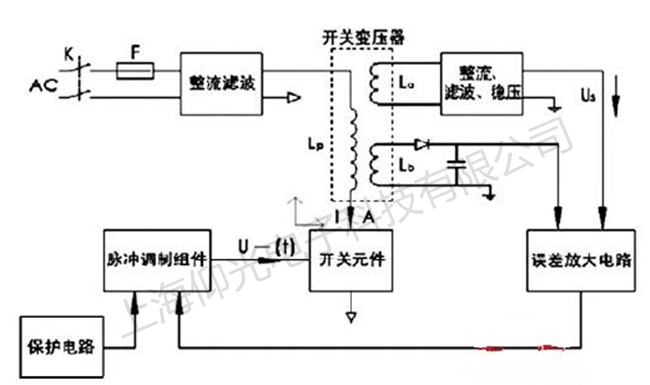

維修前，要先熟悉其基本工作原理，并能看懂電路圖，然后按照開關電源的功能將之分解為若干個基本單元，再繪制出結構框架圖，以此來作為故障維修時的主要參考依據，這樣有助于快速查明故障問題的發生原因，進而對故障位置進行準確判斷，有利于提高維修速度。
1.2 維修過程中，可以在開關電源板的輸出端接入一個匹配的假負載，如大功率電阻，這樣做能夠排除負載故障對開關電源的影響，還可以解除輕載保護，同時還能有效避免開關管因飽和時間過長而損壞，最為重要的是，可以防止維修過程中輸出電壓過高導致負載損壞的情況發生。
1.3 在對開關電源進行檢修時，應當先對電源板進行觀察，看是否有明顯的元件損壞情況，隨后再對保險管進行檢查，看有無熔斷、漏液或是電阻損壞等情況，完成上述步驟之后，便可對元件的損壞原因進行分析，由此判斷出導致故障的具體原因，采取有效的方法進行維修。采用這樣的方法對開關電源進行維修，不但能夠加快速度，而且還能簡化流程，有利于維修效率的提高。
1.4先加電，然后對各組的輸出電壓進行測量，若是電壓顯示正常，則表明開關電源正常，負載電路出現故障；如果某個輸出支路異常，則可判斷故障發生在該支路上，此時只需要對該支路進行維修即可消除故障，使開關電源恢復工作。需要特別注意的是，醫療設備的開關電源的工作頻率大多都在幾十到上千赫茲不等，所以不能使用普通管代替脈沖整流管，若是輸出電壓均偏高或是偏低，則應當對電源的穩壓電路進行重點檢查，具體包括放大電路、耦合電路、取樣電路以及調制電路等。
1.5 若輸出電壓全部偏低，則應當先對開關管的集電極電壓進行測量，如果該電壓達不到300V，那么表明市電的整流濾波電路當中的某個元件損壞，一般更換該元件便可消除故障問題。需要特別注意的是，在對熔斷絲進行更換前，應當查明導致熔斷的具體原因，若是短路故障引起的熔斷，需要先消除短路，否則即使更換熔斷絲，也還存在熔斷的風險。由于濾波電容故障相對比較隱蔽，尤其是在其容量減小時，集電極電壓的下降幅度不太明顯，使用萬用表很難準確判斷，而采用示波器則能夠更加直觀地觀察到故障問題，這是因為在情況下，交流成分會顯著增大。
1.6 如果開關電源的集電極電壓正常，那么應當對開關管進行重點檢測，確定是開關管損壞引起的故障問題時，需要對其進行更換。在更換前，要對開關管的保護電路進行認真檢查，以免因保護電路失效造成開關管損壞。同時，還應當對負載電路進行檢查，借此來排除因負載故障導致開關管過載損壞的情況。此外，在維修時，還應當充分考慮到脈寬調制電路中的保護，如啟動保護電路、穩壓保護電路等。
1.7 如果開關電源的開關管正常，那么需要判斷是激勵電路還是保護電路發生故障，具體的判斷方法如下：先加電，然后對輸出電壓進行測量，若是電壓先有后無，則表示保護電路起作用，若是并未出現電壓，則說明激勵或是保護電路出現故障，此時可檢測電路是否能夠產生開關脈沖，并觀察脈沖幅度和頻率有無異常。通常情況下，激勵電阻中的啟動電容及電阻在正常工作狀態時是從300V中獲得啟動電流，所以比較容易出現損壞，此類情況占激勵電路故障的70%以上。
1.8 當醫療設備的開關電源出現高壓過流時，為了避免故障進一步擴大，會以斷電的方式對其進行保護，這樣一來會增大維修難度，所以在檢修時，必須先準確判斷出保護類型，具體方法如下：使用示波器對保護電流的工作狀態進行檢測，排除保護電路中元件故障后，便可繼續對故障問題原因進行分析。在檢測的過程中，需要特別注意的是，不可隨意斷開保護電路，以免造成故障擴大的情況發生。
2、維修實例
實例1：某型號的嬰兒保溫箱，當溫度達到設定值后仍然繼續升溫，故障提示信息為“E013”，查看該設備的維修手冊，提示為“Header not Switching off”，排除熱控開關故障后，判斷為光電耦合器性能不良引起的故障，隨后對該器件進行了更換，保溫箱恢復正常工作。
實例2：某型號的超聲乳化儀通電開機后操作面板無任何顯示，開關電源發出“吱吱”聲，此時可初步判斷為電源有保護動作。該開關電源采用了UC3842和UC3854等PWM IC，各個IC電流檢測段全部提示存在過電流，并且各個供電端電壓存在跳變現象。排除PWM IC及其外圍電路損壞后，對功率器件進行了重點檢查，結果發現，其中一路電源的開關管被擊穿，更換開關管后，又對其外圍電路進行了檢查，發現與該開關管相連接的高壓電容也被擊穿，隨后對該電容進行更換并通電，主+24V輸出正常，整機工作穩定。
總而言之，醫療設備的開關電源種類較多，雖然它們的工作原理都大體相同，但卻不可以互相替代，同時，醫療設備的頻繁使用在一定程度上增大了開關電源故障的可能性，一旦開關電源發生故障，會造成醫療設備失靈。為此，必須采取正確的維修方法對故障進行處理，并在最短的時間內消除故障，使設備恢復正常工作。
