發布者：變頻器維修部來源：上海仰光電子工程部發布時間：2021-3-17

HEIDENHAIN海德漢維修故障處理方法檢查，根據中頻部分的電氣圖，樣對中頻啟動賄賂部分進行分步測試，當加工程序執行到M72時，PLC輸出信號A1.6變為1，中頻控制部分接收到這個信號后，A7板為K3微型繼電器首先得電，其常開閉合，當檢查到這個部分時，發現繼電器線圈兩端雖然有電壓，但觸點卻沒有閉合，顯然是繼電器出現了問題。故障處理：許多直流調速器的故障只要查到原因，處理起來都比較容易，因是微型繼電器出現問題，導致6RA28和6RA70直流調速器出現問題，這種問題也比較常見。更換新的繼電器后，故障消除，

海德漢系統常見故障維修排查法：

一、電源引起的故障

1.系統上電后，系統沒有反應，電源不能接通

1）外部電源沒有提供，缺相或外部形成了短路

2）電源的保護裝置跳閘形成了電源開路

3）PLC的地址錯誤或者互鎖裝置使電源不能正常接通

4）系統上電按鈕接觸不良或脫落

5）元氣件的損壞引起的故障

（熔斷器熔斷、浪涌吸收器的短路等）

2.電源模塊故障分析

1）整流橋損壞引起電源短路

2）續流二極管損壞引起的短路

3）電源模塊外部電源短路

4）濾波電容損壞引起的故障

5）供電電源功率不足使電源模塊不能正常工作

3.強電部分接通后，馬上跳閘

1）機床設計時選擇的空氣開關容量過小，或空氣開關的電流選擇撥碼開關選擇了一個較小的電流；

2）機床上使用了較大功率的變頻器或伺服驅動，并且在變頻器或伺服驅動的電源進線前沒有使用隔離變壓器或電感器，變頻器或伺服驅動在上強電時電流有較大的波動，超過了空氣開關的限定電流，引起跳閘。

事例1：

故障現象：一臺進口臥式加工中心，開機時屏幕一片黑，操作面板上的NC電源開關已按下，紅、綠燈都亮，查看電柜中開關和主要部分無異常，關機后重開，故障一樣。

故障分析：經查，確定其電源部分無故障，各處電壓都正常，仔細檢查發現數控系統有多處損壞，在更換了顯示器，顯示控制板后屏幕出現了顯示，使機床能進入其它的故障維修。

事例2：

故障現象：一立式加工中心，開機后屏幕無顯示。

故障分析：該加工中心使用進口數控系統，造成屏幕無顯示的原因有很多，經對故障進行了檢查，后確認系統提供的外部電源是正確的，但主板上的電壓不正常，時有時無，可以確認是因主板故障造成，因此進行了更換，更換主板后系統有顯示，由于主板更換后參數需要重新設置，按系統參數設置步驟，對照機床附帶的參數表進行了設置調整后機床正常。屏幕上無顯示的故障原因很多，首先必須找出原因排除,如還有其他故障，根據機床的報警和其他故障信息作出處。

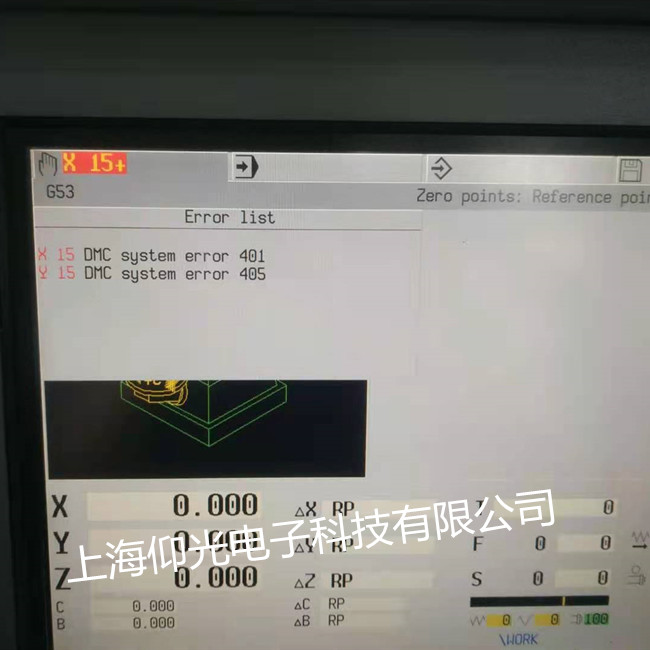

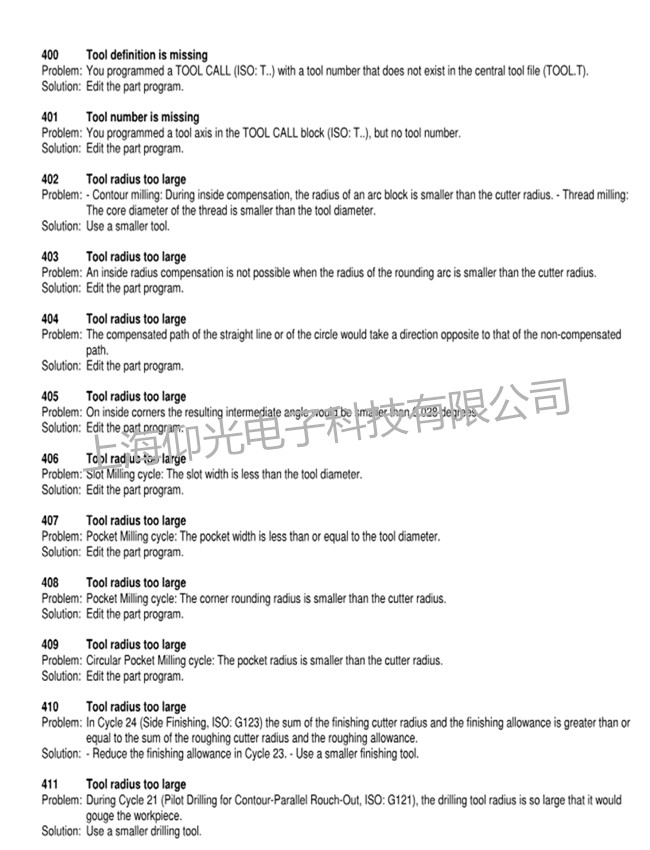

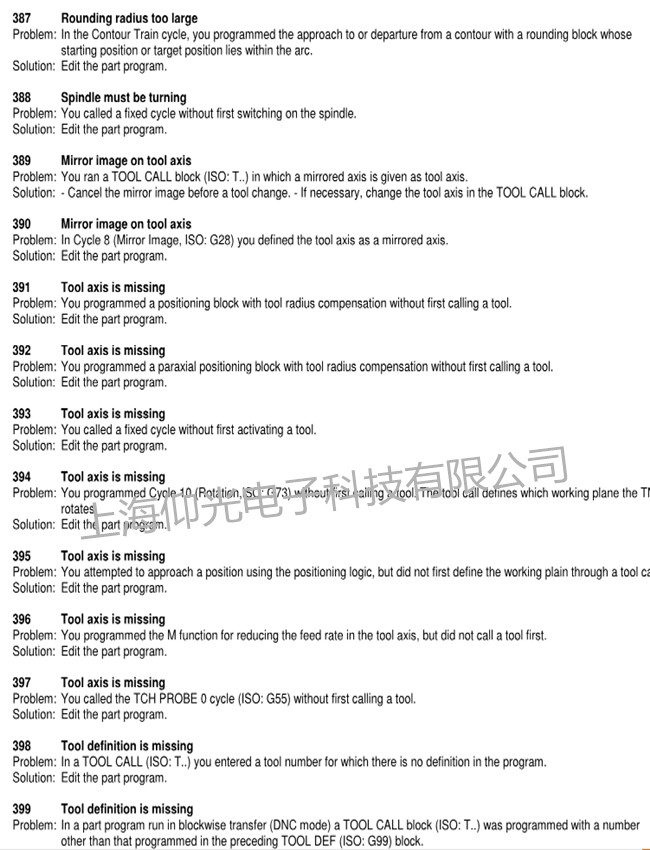

海德漢heidenhain530維修報警說明如下圖：
