力士樂VCP系列觸摸屏維修死機的兩種原因：軟件或者硬件
力士樂觸摸屏維修常見故障現象 黑屏、花屏、白屏、進不了系統 液晶屏老化所致，高壓低，燈管老化 液晶屏無顯示，亮度看不清楚 液晶屏顯示豎條、顯示橫條 通訊連接故障 啟動引導一半不動 開機不能進入用戶畫面
觸摸屏玻璃破損 更換觸摸屏 觸摸偏移 觸摸屏不能觸摸，或者一半可以觸摸另一半不能觸摸 觸摸屏不能校準 觸摸屏無背光運行死機
首先我們需要*時間排除軟件原因，可以使用軟件進行恢復出廠設置的操作。如果不能進行恢復出場設置或者恢復出場設置后還是同樣的現象，那就是硬件故障，這是我們就要選擇西門子觸摸屏維修服務商進行維修。
二、備份和恢復的操作只能在相同型號的觸摸屏之間操作。
OS更新參考以下步驟，根據您的西門子觸摸屏型號有所不同：
OS更新的步驟如下：
1. HMI 設備上電，做好硬件通訊連接，并在控制面板里設定好下載的路徑。
2. 在組態計算機的WinCC flexible 中選擇菜單命令“項目 ? 傳送 ? 通訊設置”。這將會打開“通訊設置”對話框。
3. 選擇HMI 設備類型。
4. 設置連接參數。
5. 單擊“確定”關閉對話框。
6. 在WinCC flexible 中選擇菜單命令“項目? 傳送? 更新操作系統”。
7. 在“映像路徑”中，選擇包含有HMI 設備映像文件*.img 的文件夾。
HMI 設備映像文件可以在WinCC flexible 安裝文件夾的“WinCC flexible Images”下找到，或者在相應的WinCC flexible 安裝光盤上找到。
8. 選擇“打開”。
打開映像文件后，將在輸出區域顯示HMI 設備映像文件的版本信息。
9. 在WinCC flexible 中選擇“更新OS”，以運行操作系統更新。 按照WinCC flexible 的說明進行操作。 將出現一個狀態視圖，指示操作系統的更新進度。
故障總結：
1、上電無反應
主板逆變器部分損壞
2、上電燒保顯
逆變器燒壞
三極管D667擊穿
3、上電藍屏，通電十分鐘后屏幕變為藍屏
4、主板CPU壞
主板LCD負壓太低，LCD負壓為0，主板故障
5、 屏幕偏黑
對比度問題
6 通訊時有時無
通訊電纜接觸不良造成通訊不良
7、 觸摸失靈，有時白屏
觸摸面板故障
8、黑屏，死屏
逆變器燒壞
上電即燒保顯，主板故障
液晶故障，主板亦燒損
9、主板電源部分損壞
主板故障，出現大電流燒損
背光燈不亮主板逆變器故障
逆變器受保護引起上電黑屏
液晶故障，觸摸面板損壞
10、 觸控正常，主板程序無反應
主板故障，更換主板
11、觸摸不良，觸摸失靈；操作靈敏度不夠
觸摸電阻異常
銀漿線電阻無窮大
更換觸摸面板
客戶程序問題
12、電源燒損
電源三極管被大電流擊穿
更換主板

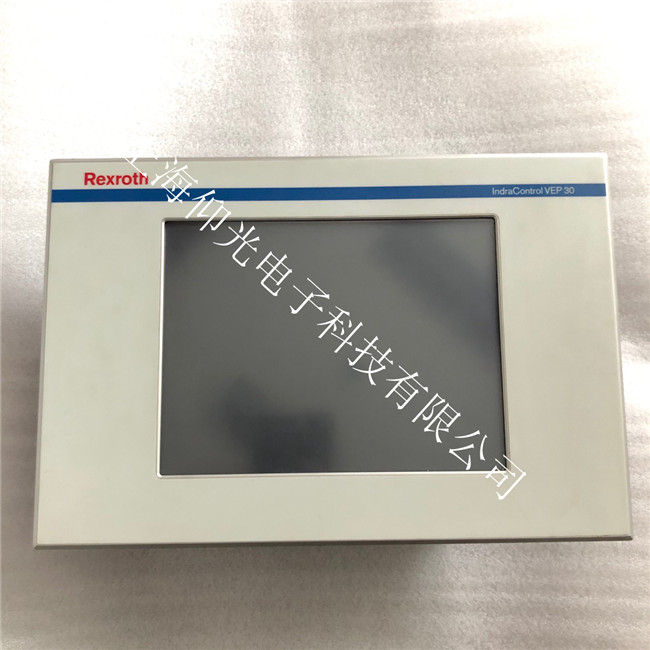

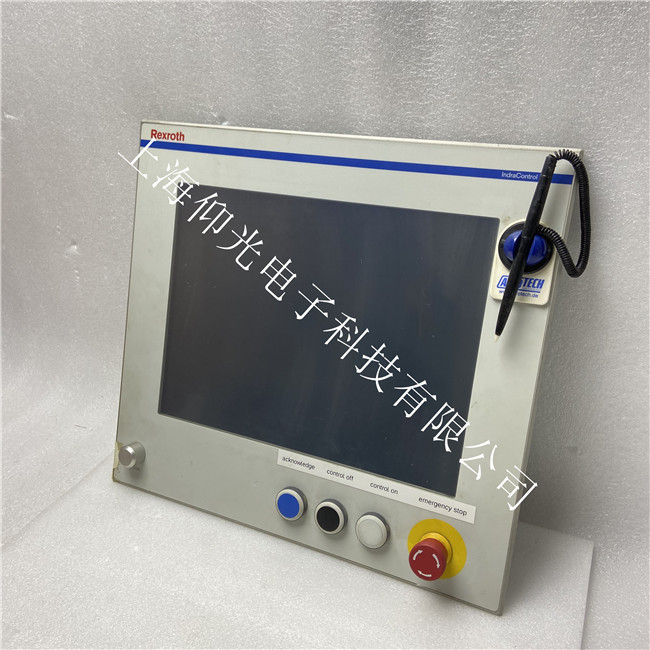

博世力士樂觸摸屏人機界面VCP/VEP VSB/VSP/VPB VPP VDP維修
