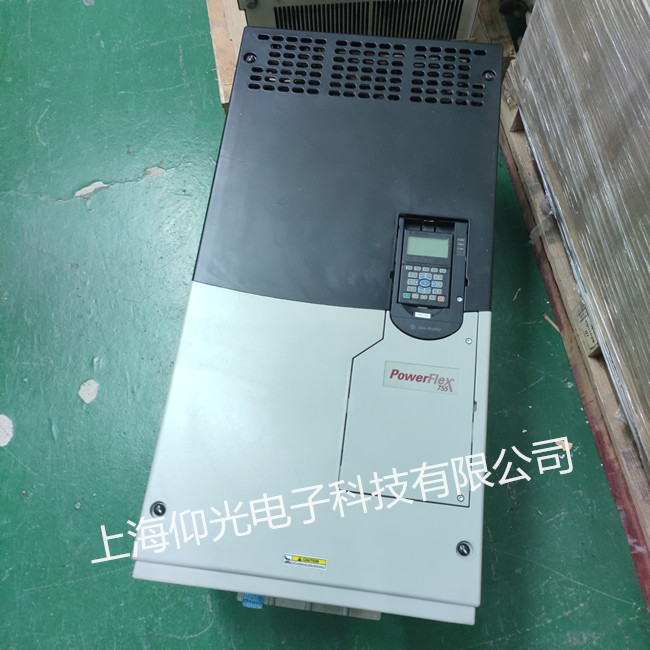

今天這臺ab700h 20c460a就是vacon代工的，故障現象是這樣：上電正常自檢通過，五分鐘后跳故障f10，子代碼273，剛開機的時候可以復位，但隨著時間延長，故障無法復位。往后查詢故障記錄，子代碼2068和273交替出現。Ab700h大功率變頻器采用光纖驅動，隔離的方式驅動功率級，不同的功率組件采用并聯驅動。（這點人家abb就高明一些，直接兩條光纖+一根電源線，即簡化了電路，性能還出奇的穩定）。
b700h大功率的變頻器，采用了內置霍爾的設計（霍爾封裝在模塊里面），驅動板和功率模塊采用全壓接式設計。這樣的好處是，更換模塊時可以不用動烙鐵，就可以模塊和驅動板輕易的分離出來。但我想說的是，如果模塊壞了，驅動板真的能幸免么？？內置式霍爾傳感器，要做個電流動態測試，難度可想而知。
分析歸分析，維修不動烙鐵是修不好東西的，我的宗旨是沒判斷出故障點，堅決不動烙鐵。既然沒看出毛病，那就先分析一下驅動板和檢測電路，一個下午過去了，故障毫無進展，只測繪出了一些單元電路圖，讓我收獲頗豐。經過分析我發現，ab700h系列的變頻器，可以再不加功率電壓的前提下做靜態測試的。也就是說，不加交流點，母線電容上就沒有直流電壓，這樣完全不影響整機做故障模擬測試。
AB變頻器維修常見故障如下：
電源異常影響及處理
由于電源線路長期暴露在室外，經常要經受風、雨、雪、霜的侵襲，導致線路老化，在供電時出現缺相、低電壓、停電等現象，變動的電壓波容易對變頻器產生影響，導致非正常運行，影響其性能，久而久之，必定會出現故障。
預防措施：在電源安裝時，盡量將變電器的電源與其他電器分開，避免功率過高時，無法滿足變頻器正常所需電壓。對于要求在停電后仍能運行稍許時間的設備，失壓回復后，可通過測速電機測速來防止在加速中的過電流，最低限度降低對變頻器的損害。而對于要求停電后長時間連續工作的設備，在安裝時應加裝自動切換不停電裝置，如采用二極管輸入變頻器。但在停電運行的情況下，整流器中常會出現過大電流，長期如此運轉，將影響變頻器的壽命和性能，應及早進行檢查。
變頻器維修品牌：
西門子變頻器常見故障代碼報F0001過流 報F0002過壓 報F0003欠壓 報F0004過溫 報F0005過熱 報F0011電機過熱 報F0012 報F0015 報0020 報F0021 報F0022 報F0023 報F0024 報F0030 報F0035 報F0040 報F0041等故障代碼維修西門子變頻器、伺服器維修：MM420、MM430、MM440、MMV、MDV、ECO、6SE31 、6SE70、6SE71等系列AB變頻器維修： 160、1305、1336、1397等系列
安川變頻器維修：606PC3 V7 PC5 G3 G5/P5 656DC3 676GL5 VS-676VGL F7 G7等系列
富士變頻器維修： G11S、P11S、C11S、E11S、G9S、P9S、C9S、E9S、G7S、P7S、K7S、VG3.VG5.等系列
東元變頻器維修： 7200GA、7200PA 7200MA 7300CX 7200GA等系列
東芝變頻器維修： VF-G3 VF-H3 VF-E3VF-A5A5P VF-A7 VF-S7 VF-S9 等系列
松下變頻器維修： DV551 DV700T DV707T DV707H MID MIX MIS等系列
日立變頻器維修： L50 L100 SJ100 L300P J300 SJ300等系列
丹佛斯變頻器維修：VLT5000、VLT6000、VLT7000、VLT2800、VLT2900、FC301、FC302、FC312、FC51等系列
歐陸直流調速器、 590C、590P、590C、590P、591C、591P、512C、514C、690 等系列
三菱變頻器維修： A500、F500、S500、E500、A700、F700、FR-V200、A140、A240、A024、A044等系列
ABB變頻器維修：ACS100、ACS140、ACS400、ACS500、ACS501、ACS600、ACS800、ACS1000等系列
施耐德變頻器、軟啟動器維修：ATV08、ATV28、ATV31、ATV38、ATV46、ATV58、ATV66、ATV68、ATV16等系列
