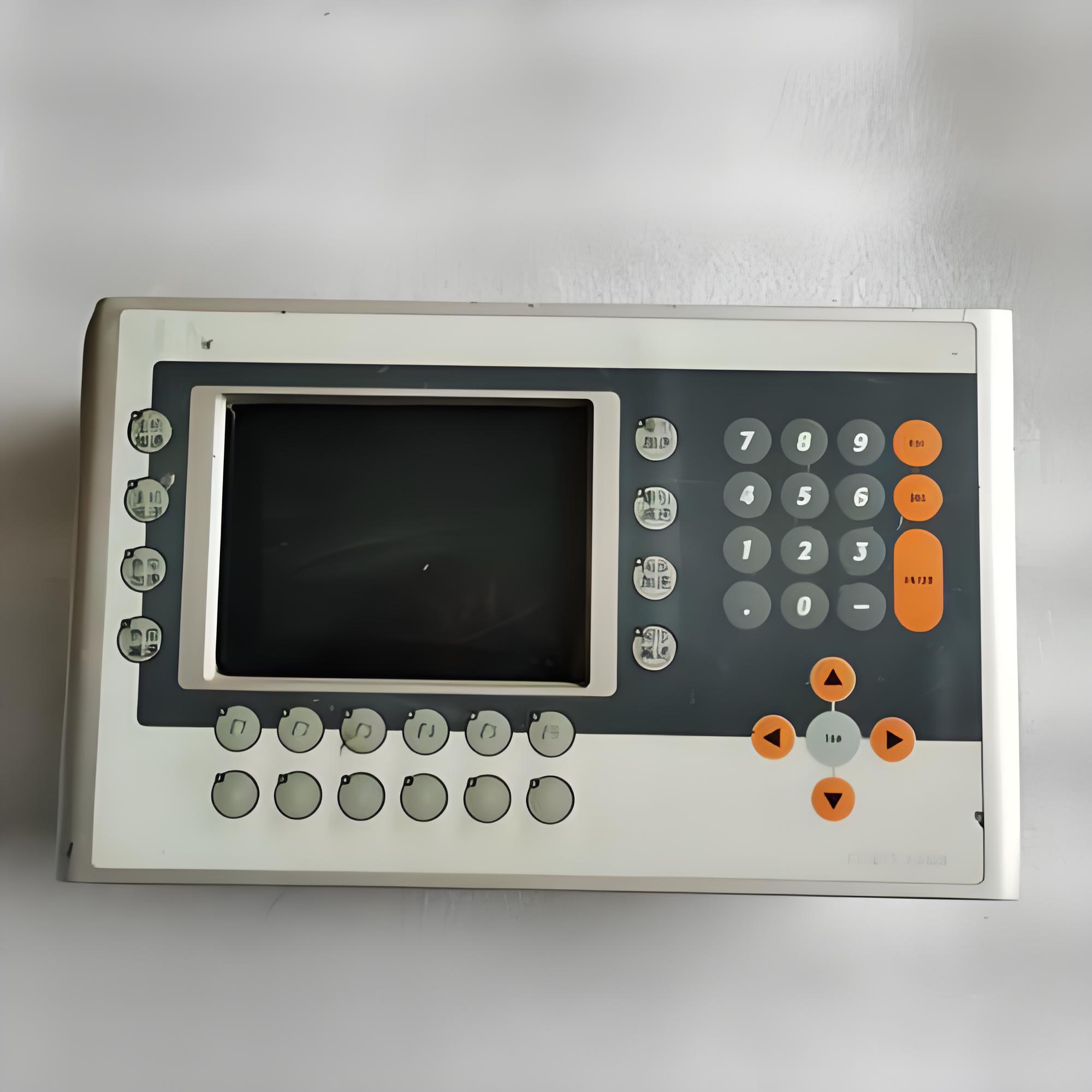

在工業自動化場景中，貝加萊4PPC70系列觸摸屏作為人機交互的核心設備，其穩定性直接影響生產效率。然而，花屏故障作為常見問題，常因顯示信號異常、硬件老化或軟件沖突引發。本文將從故障現象分析、診斷流程到修復方案，提供一套系統化的解決路徑。
一、花屏故障的典型表現與成因
花屏現象通常表現為屏幕出現雜亂色塊、條紋、閃爍或局部失真，其根源可能涉及三個層面：
硬件層：液晶面板驅動電路虛焊、顯卡芯片過熱脫焊、排線接觸不良或背光系統故障；
信號層：HDMI/DVI接口氧化、通信協議版本不兼容或電磁干擾導致數據傳輸異常；
軟件層：驅動程序版本過低、操作系統文件損壞或顯示參數配置錯誤。
二、分階段診斷與修復流程
階段一：基礎檢查與快速排除
電源與連接驗證
使用萬用表檢測電源適配器輸出電壓，確保符合標稱值（如24V±5%）。
檢查電源線、信號線是否破損，重點排查接口針腳是否彎曲或氧化。
示例：某化工廠設備因HDMI接口氧化導致花屏，清潔后故障消失。
物理?yè)p傷篩查
觀察屏幕是否有裂紋、漏液或內部異物，用手電筒斜照檢查液晶層是否均勻。
若發現面板破損，需直接更換液晶模塊。
階段二：硬件深度檢測與修復
顯卡與驅動電路檢測
對獨立顯卡設備，檢查散熱風扇轉速，清理散熱器灰塵；若芯片虛焊，需用熱風槍補焊。
集成顯卡設備可嘗試更新主板BIOS，優化顯存分配。
排線與接口修復
拆解觸摸屏前蓋，檢查FPC排線是否松動，重新插拔并固定。
對氧化接口，用酒精棉簽清潔后涂抹導電銀漆，恢復接觸性能。
階段三：軟件與系統優化
驅動與固件升級
訪問官方網站下載最新驅動，卸載舊版本后重啟安裝。
更新觸摸屏固件，修復已知顯示兼容性問題。
系統級修復
進入安全模式，卸載近期安裝的第三方軟件，排除沖突源。
若問題持續，執行系統還原或重裝，恢復默認顯示配置。
三、預防性維護建議
環境控制：將觸摸屏遠離變頻器、大功率電機等強電磁源，使用屏蔽線并確保接地良好。
定期清潔：每季度用微纖維布擦拭屏幕，避免使用酒精直接接觸液晶面板。
備份與更新：建立驅動與固件庫，定期檢查更新，減少因版本不匹配引發的故障。
四、貝加萊觸摸屏維修復雜故障處理原則
若上述步驟無法解決花屏問題，需考慮主板級維修：
檢測電源管理芯片（如PMIC）輸出電壓是否穩定；
使用示波器抓取顯卡輸出信號波形，判斷是否為邏輯電路故障；
對無法修復的主板，優先選擇同型號板卡替換，縮短停機時間。
通過系統化的分層診斷與針對性修復，貝加萊4PPC70觸摸屏花屏故障的解決效率可顯著提升。結合預防性維護策略，更能延長設備壽命，保障工業生產連續性。
