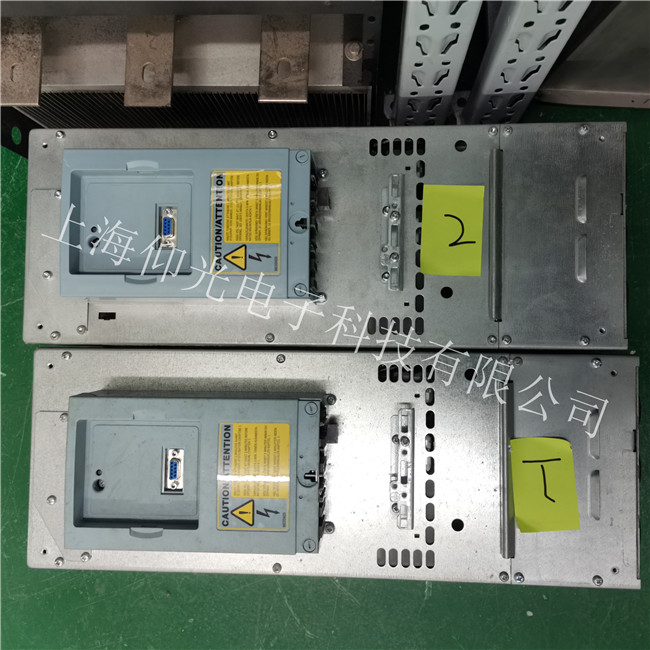

偉肯NXL變頻器電流過大或者電壓過高維修
變頻器整流電路是整個變頻器能量供給源，整流電路由整流器件組成，把交流電源變成脈動直流電壓，再經過電容濾波把脈動成分濾掉，變成直流電壓供給逆變電路使用。
整流橋是整流電路的關鍵器件，分二極管、可控硅、以及半控橋。整流器件損壞，會造成無直流電壓輸出，影響變頻器運行。
當整流器件瞬間電流過大或者電壓過高都有可能損壞整流器件。可能會引起外部開關的掉閘。或熔絲熔斷。所以選擇外部斷路器或者其他開關一定要適度，太大會影響對變頻器的保護。
引起電流過大原因一般是整流后面電路發生短路導致，當電流過大引起跳閘，要及時找到原因，否則不能再次送電，再次送電可能會造成更大的問題。
當選擇慣性負載，又沒有制動斬波器做制動情況下，可能會引起電機的慣性能量會由逆變部分送到直流母線側，會引起直流電壓升高，可能會引起超過整流器件的耐壓值，也會擊穿整流器件。
當變頻器供電系統有電容補償功能時，當補償電容投入過程中，可能會造成操作過電壓，也會使變頻器直流側電壓升高，甚至會產生直流母線過壓故障。嚴重的還有可能會造成變頻器整流器件永久性損壞。
錯誤代碼 型號 品牌 錯誤類型 錯誤原因 解決辦法
1 NXL 偉肯 過電流 變頻器檢測到電機電纜上存在過大電流（>4×In） 突加重載 電機電纜短路 電機不合適 檢查負載檢查電機規格檢查電纜
2 NXL 偉肯 過電壓 變頻器內部直流母線電壓超出了規定的限值 減速時間過短 設備受到很高的過壓峰值影響 延長減速時間
3 NXL 偉肯 接地故障 電機檢測發現電機相電流之和不為零 電機或電纜絕緣失效 檢查電機電纜
8 NXL 偉肯 系統故障 元件失效 誤操作 故障復位，重新起動
9 NXL 偉肯 欠電壓 直流母線電壓下降到了規定的電壓極限以下 最常見的原因是：電源電壓過低 變頻器內部故障 若為暫時的電源電壓中斷，可復位后重新起動檢查設備輸入
11 NXL 偉肯 輸出相監控 電流檢測發現電機有一相無電流 檢查電機電纜和電機
13 NXL 偉肯 變頻器溫度過低 散熱器溫度低于–10°C
14 NXL 偉肯 變頻器過熱 散熱器溫度超過90°C.若散熱器溫度超過85°C，則將出現過溫報警 檢查冷卻氣流的流量檢查散熱器是否不干凈檢查環境溫度確保相對于環境溫度和電機負載，斬波頻率沒有過高
15 NXL 偉肯 電機失速 電機失速 保 護 跳閘 檢查電機
16 NXL 偉肯 電機過熱 變頻器由電機溫度模型檢測出電機過熱，電機過載 減少電機負載若電機沒有過熱則檢查溫度模型參數
17 NXL 偉肯 電機欠載 電機欠載 保 護 跳閘
22 NXL 偉肯 EEPROM 求校驗和故障 參數存儲出錯 誤操作 器件失效 請與Vacon 銷售商聯系
24 NXL 偉肯 計數器故障 計數器上的顯示值錯誤
25 NXL 偉肯 微處理器看門狗故障 誤操作 元件失效 對故障復位后，重新起動若仍發生故障，請與Vacon銷售商聯系
29 NXL 偉肯 熱敏電阻故障 選件卡的熱敏電阻輸入檢測出電機升溫 檢查電機冷卻和負載檢查熱敏電阻連接（如果選件卡的熱敏電阻輸入端不用，則該端口應短接）
34 NXL 偉肯 內部總線通訊 周圍環境干擾或硬件缺陷 對故障復位后，重新起動若仍發生故障，請與Vacon 銷售商聯系
35 NXL 偉肯 應用宏故障 所選的應用宏未能行使其功能 請與Vacon 銷售商聯系
39 NXL 偉肯 裝置移除 選件卡移除或驅動裝置移除 復位
40 NXL 偉肯 未知裝置 未知選件卡或驅動裝置 請與Vacon 銷售商聯系
41 NXL 偉肯 IGBT溫度 IGBT逆變橋的過溫 保 護 檢查出一個很高的電機電流 檢查負載檢查電機規格
44 NXL 偉肯 裝置變更 選件卡變更選件卡采用默認設置 復位
45 NXL 偉肯 新增裝置 選件卡增加 復位
50 NXL 偉肯 模擬輸入Iin <4mA（所選信號范圍為4－20 mA） 模擬輸入Iin<4mA 控制電纜損壞或脫開 信號源故障 檢查電流回路
51 NXL 偉肯 外部故障 數字輸入故障數字輸入端被設置作為外部故障輸入，且該輸入端被激活 檢查程序設置，通過外部故障信息指明故障設備同時檢查該設備電纜
52 NXL 偉肯 面板通訊故障 控制面板與變頻器之間的連接被中斷 檢查面板連接，采用電纜連接時，應同時對電纜進行檢查
53 NXL 偉肯 總線故障 總線系統主機和總線板之間的數據連接中斷 檢查安裝如果安裝正確，請與Vacon銷售商聯系
54 NXL 偉肯 插槽故障 選件卡或插槽有缺陷 檢查選件卡和插槽請與Vacon銷售商聯系
55 NXL 偉肯 實際值監控 實際值（取決于參數2.7.22）超過或低于實際值監控限值（2.7.23）
