西門子變頻器維修常見報警；

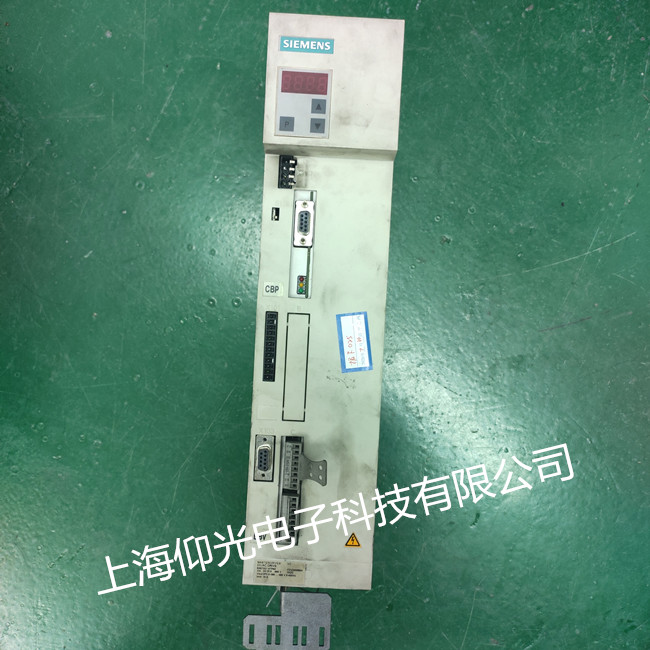

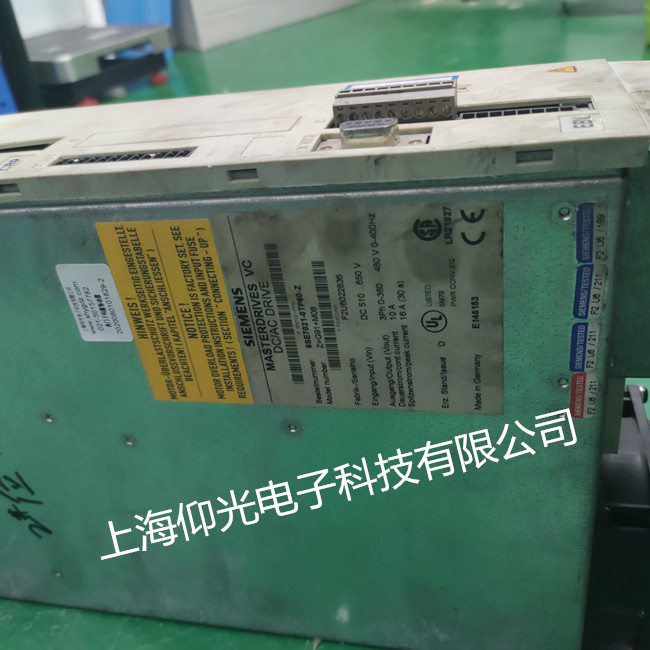

西門子6SE70工程型變頻器，出現的比較多的故障有上電顯示“E”的，有上電自檢報F011、F029、還有啟動就報F025的。
一般顯示一個E的大部分都是開關電源故障，主要表現為開關電源的15V電源沒有，其中開關電源部分比較容易出問題的幾個點就是MT33167、4974電源腳兩端的小電容，還有4974前端一個編號為Z8的小三極管（這個小三極管我自己碰到過好多回，這個管子一換立馬見效）。也有時顯示一個E,但是開關電源部分沒什么問題（我碰到過一回），怎么檢查都是好的，但是接上CUVC板就不行，我碰到的一回就是在沒有備用的CUVC板的情況下自己檢查，發現CUVC板上所有的5V電源短路了，斷開所有的5V芯片和電容后發先還短路，最后沒辦法的情況下把三相檢測芯片旁邊的單片機吹下來才不得不承認一個事實，單片機短路了。
上電自檢時報F011故障主要出在驅動和檢測上面，驅動要是不好，或者不接IGBT那毫無疑問肯定會報警，70機的驅動采用的是陶瓷片封裝的驅動厚膜，問題主要也就是出在上面，這個片子壞了其實也可以修的，只是在焊接時要特別小心，上面的焊盤和容易掉；再就是在厚膜片旁邊有一個塑料封裝的無極電容，當驅動損壞時也很容易擊穿該小電容。當驅動靜態驅動電壓都正常的情況下，F011一般故障就出現在電流檢測上面了，30KW以下的70機電流檢測有一個專門的厚膜，通過厚膜經過一個A7的三極管給傳感器供電，
F029故障就是找不到傳感器信號，30KW以下的小功率70機把兩個傳感器都拆掉時就會報F029,所以一般自檢報F029故障的可以從傳感器開始往前查，我碰到的幾回都是傳感器前端的A7三極管同時壞掉了，當別的電路正常這兩個管子同時壞時是顯示F029,只壞一個時顯示F011.

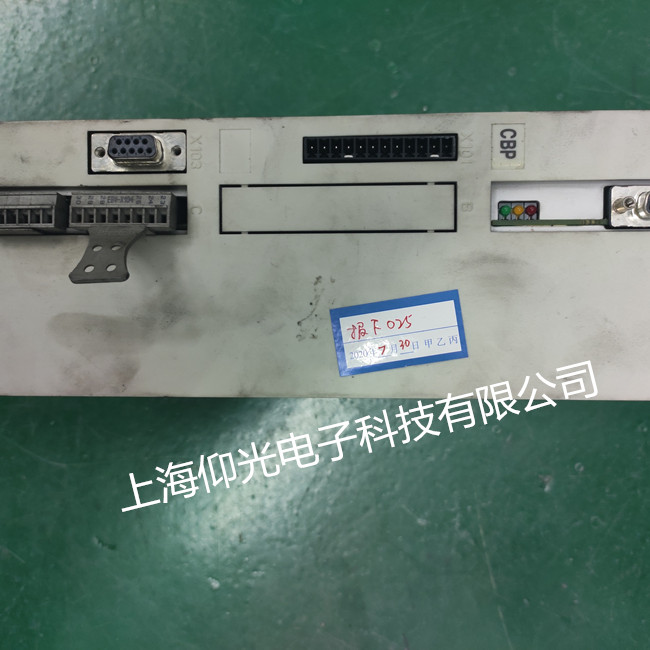

30KW以上的70機啟動報F025:30KW以上的70機傳感器是采用ABB生產的傳感器，白色的，圓的，這兩個傳感器同時拆掉靜態都不會報警的，所以在修30KW以上的70機時，要是U、V相的模塊主回路損壞了就應該特別注意傳感器是不是有問題，當這兩個傳感器都損壞，別的電路正常的情況下啟動變頻器時，變頻器檢測不到傳感器信號會報F025,指示啟動電流不到額定電流的12%.
西門子6SE70 系列變頻器內部模塊拆卸與測量
西門子6SE70變頻器元件模塊拆卸
整流橋 逆變IGBT模塊拆卸與測量
IVI模塊拆卸測量
ABO模塊拆卸與測量
IGD模塊拆卸測量三、變頻器常見故障分析與排除【案例分析】
西門子6SE70變頻器的操作控制面板PMU液晶顯示屏上顯示字母“E”報警西門子6SE70系列變頻器的操作控制面板PMU液晶顯示屏上無顯示，“黑屏”門子變頻器的操作控制面板PMU液晶顯示屏上顯示“008”，開機封鎖西門子6SE70系列變頻器的操作控制面板PMU液晶顯示屏上顯示“F011”報警西門子6SE70變頻器上電初始運行正常，幾秒后就跳閘，顯示“F006”
西門子6SE70變頻器一合閘就跳閘故障排除
操作控制面板PMU液晶顯示屏顯示“E”報警
西門子報顯示００８故障
西門子報警F002
西門子6SE70F006 母線過電壓西門子6SE70F011過電流F015 F053
西門子6SE70F021大電流時間過長故障F025 F026 F027 F029 在某相上存在UCE 關機故障F037 信號丟失故障西門子上電就報F011(過流）
運行后沒有輸出電壓
驅動無規律報F025故障。
西門子6SE70變頻器頻率調不上去故障
過熱故障
風機故障
CBP 通訊板損壞引發的故障PSU 電源板引發的故障電阻采樣板 ABO 引發的故障接口板 IVI 損壞引發的故障西門子變頻器炸機故障
