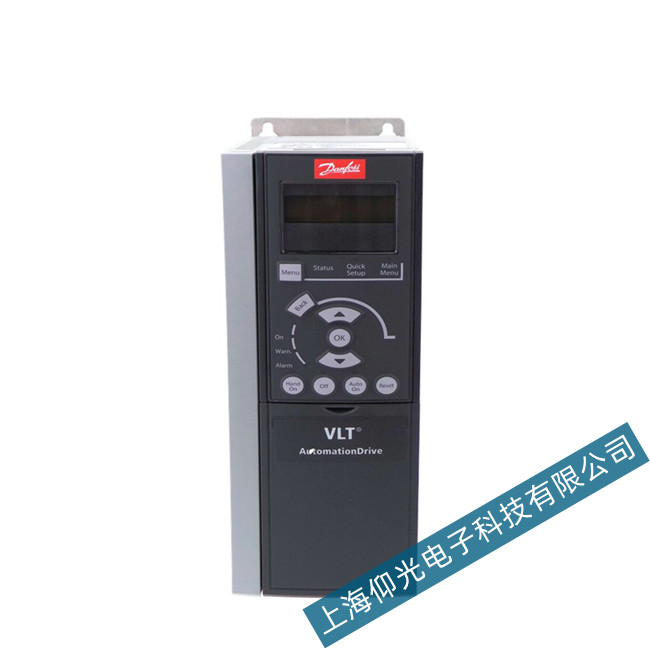

圖 丹弗斯變頻器FC-051P22KT4E20H3B
丹弗斯變頻器FC-051P22KT4E20H3B維修過熱故障
1.丹佛斯VLT2900 報ERR15 (內部電源故障） 內部的開關電源提供四路電源。
分別是兩路+5VDC,+24VDC,+18VDC。
其中+5VDC用作系統控制電源，如：CPU、邏輯電路等，+24VDC電源用作風扇制冷、+18VDC電源用作產生觸發電源，開關電源產生的+18VDC，
該路電源是用來提供產生+15VDC和內部驅動電路電源，只要這兩方面任意一方面出問題，變頻器就會檢測到電源不穩定，發出指令停止工作，向控制卡CPU發出故障鎖定指令，操作面板顯示Err15。
檢測18V經LM317調節成15V送至驅動經175Z1775供電后面短路會拉低15V。
2.ERR29——過熱
過熱，也是我們平時會碰到的一個故障。
那我們首先會想到散熱風扇是否運轉，丹佛斯在風扇控制上采用了on/off控制方式，通過溫度傳感器采樣溫度信號，用斬波電路調整輸出電壓達到控制風扇轉速的目的，即省了電，又延長了風扇的壽命。其次我們也要檢查散熱通道是否暢通，有無堵塞現象。
對于大功率45kw以上的變頻器在安裝上一定要注意機器必須安裝在平整，垂直無間隔物的表面，原因在于丹佛斯變頻器出廠時不提供背板，所以風道是敞開的，不利于散熱，我們發現很多丹佛斯變頻器過熱都是由于安裝問題而導致的。
